Mașină de forfecare a ghilotinei hidraulice QC11y CNC

Căutați o forfecare de ghilotină precisă și fără efort, care poate tăia plăci metalice întregi mai groase de 10 mm?
Sorbirea noastră de ghilotină hidraulică din seria QC11y este perfectă pentru tine.
Shear -ul din seria QC11y este echipat cu o tehnologie avansată, este standard cu un sistem de control E21S, cilindri hidraulici puternici și lame ascuțite care pot fi ajustate pentru unghiul de tăiere pentru a se asigura că fiecare tăiere este precisă și precisă.

Contactaţi-ne

PREV：QC12Y CNC Mașină de forfecare a fasciculului de balansare hidraulică
NEXT：No next article

Descriere
Specificații tehnice
Video

Mașină de forfecare a ghilotinei hidraulice QC11y CNC

Mașină de forfecare a ghilotinei hidraulice QC11y CNC

1.. Cadrul și repausul sculei sunt construite din componente structurale din oțel, repausul instrumentului superior fiind temperat pentru a elimina stresul intern, ceea ce duce la o rigiditate sporită și la îmbunătățirea stabilității organizaționale.
2. Sub acțiunea cilindrului petrolier, suportul sculei se deplasează de -a lungul șinei de ghidare pentru a obține mișcarea de forfecare.
3. Un șurub cu bilă conduce dopul din spate, în timp ce reglarea condusă de motor permite o poziționare precisă și asigură funcționarea rapidă și netedă a distanței de oprire.
4. Mecanismul de presare a materialelor constă dintr-un set de cilindri de ulei care prezintă material care depășesc tensiunea arcului prin ulei de presiune în timpul funcționării. După finalizarea forfecării, resetarea se realizează folosind tensiunea de primăvară.
5. Pentru a facilita tăierea materialelor de foi mai largi, un cadru de susținere frontal este prevăzut cu unul cu o oprire la scară și poziționare laterală.
6. Sistemul hidraulic încorporează protecția privind siguranța suprasolicitării și o afișare clară a înălțimii nivelului uleiului, permițând funcționarea continuă sub sarcină nominală timp de 16 ore, fără scurgeri sau întrerupere pentru procesare stabilă cu o precizie ridicată.

Mai multe detalii

Detalii imagini

Detalii imagini

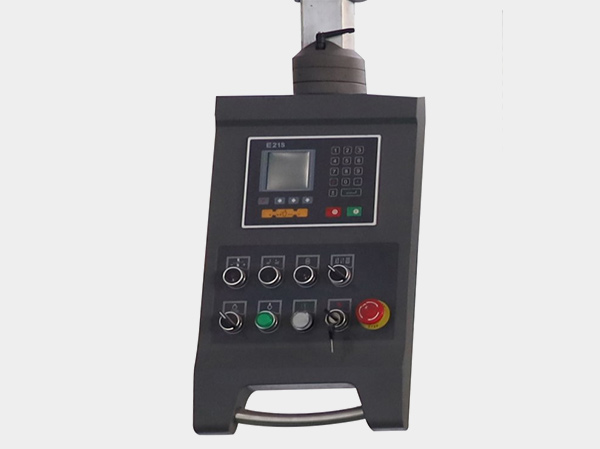

	Controller E21S (standard) * Controlul opririi spate, capabil să controleze atât motoarele standard, cât și invertoarele; * Sistem de poziționare avansat cu ieșiri digitale programabile duble; * Caracteristică de numărare a pieselor eficiente cu capacitate de stocare pentru până la 40 de programe, fiecare conținând 25 de etape de lucru; * Capacitate de poziționare unilaterală cu funcția de concesiune pentru o precizie îmbunătățită; * Opțiunea de rezervă și recuperare convenabilă cu un singur clic pentru setările parametrilor; * Conversia engleză-chineză fără probleme pe ecranul LCD.

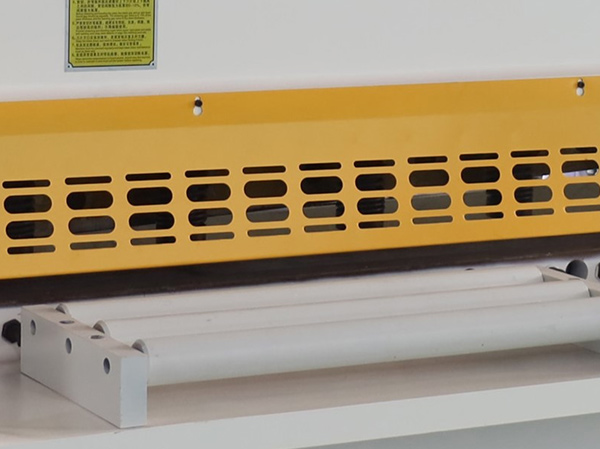

	Hrănirea tabelului de lucru Diapozitivul de alimentare este echipat cu un rulou mobil versatil, permițând avansarea lină a plăcii și reglarea ușoară a poziției de forfecare în timpul hrănirii. Acest lucru economisește timp și forță de muncă, facilitează demontarea și instalarea convenabilă a mingii, precum și permite întreținerea fără efort.

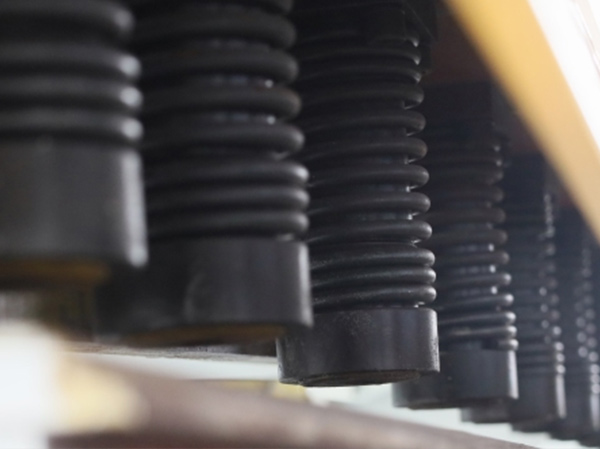

	Apăsați cilindrul de ulei Arcul este confecționat din oțel din aliaj de 60Si2MN, iar plăcuța de șoc este îngroșată cu poliuretan. Baza de compresie, placa de jos și sigiliul de ulei sunt îngroșate și importate.

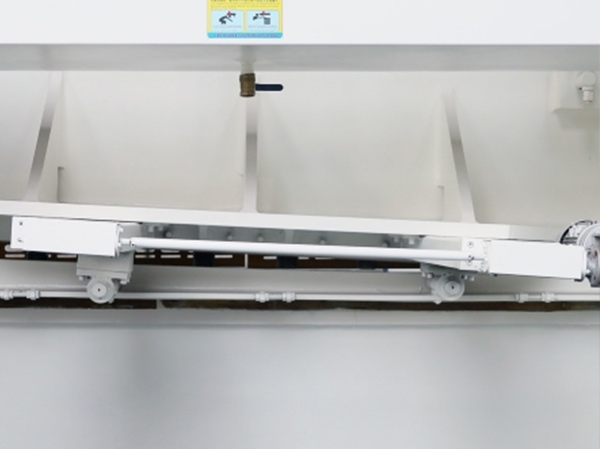

	Lama gabaritului din spate Partea inferioară a suportului sculei este echipată cu un role de rezervă, care încorporează un mânecă excentrică de arbore. Acest mânecă este condus de reductorul motorului să se rotească, reglând astfel clearance -ul dintre lamele superioare și inferioare.

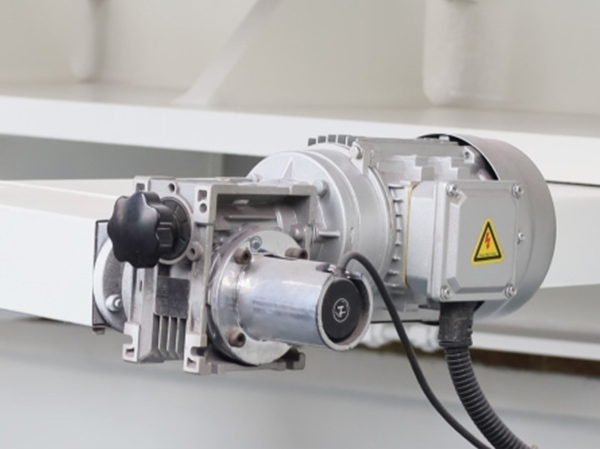

	Motor de calibru înapoi Dispozitivul de oprire din spate electric este echipat cu un invertor reglabil care permite reglarea rapidă și lentă. În plus, este echipat cu un dispozitiv de control numeric ușor de utilizat, care oferă funcții înainte, înapoi și de poziționare.

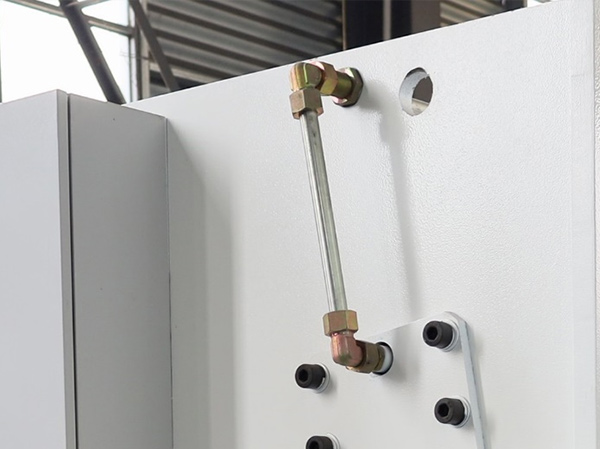

	Conector tub de înaltă presiune înalt Conexiunea dintre conducta de oțel fără probleme și îmbinarea manșonului se caracterizează prin rezistență la înaltă presiune, asigurând că nu există scurgeri de ulei și facilitând întreținerea ușoară.

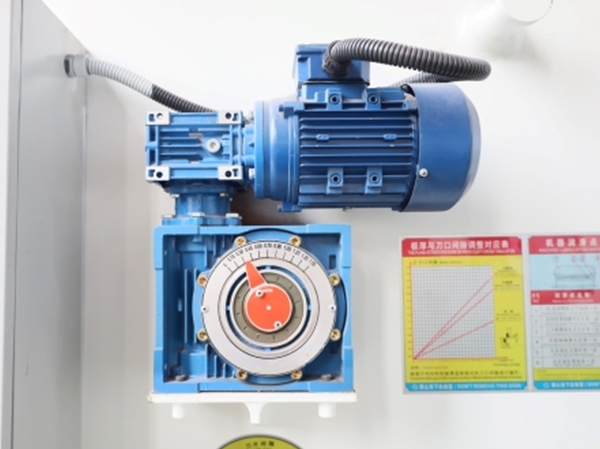

	Reglarea decalajului lamei electrice Motorul și reductorul sunt utilizate pentru un control precis și rapid al reglării clearance -ului lamei.

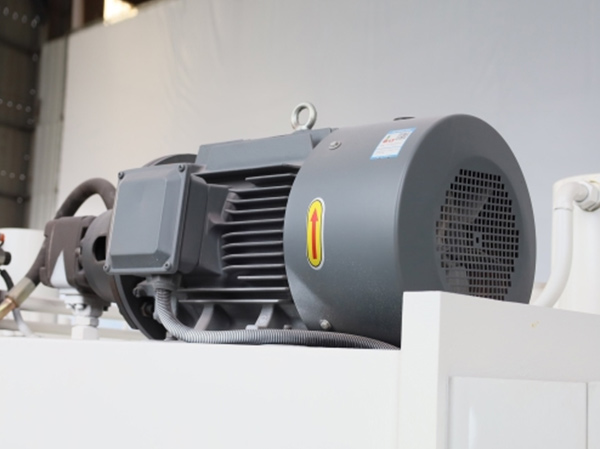

	Motorul principal Motorul principal de mare capacitate oferă o putere largă și robustă.

Mai multe detalii

Model	Grosimea tăierii	Lungime de tăiere	Numărul timpului de accident vascular cerebral	Unghi de tăiere	Gama de backgauge	Puterea principală
Tip	(mm)	(mm)	(T/min)	(°)	(mm)	(Kw)
4x2500	4	2500	16	0,5 ~ 1,5	20 ~ 600	5.5
4x3200	4	3200	14	0,5 ~ 1,5	20 ~ 600	5.5
4x4000	4	4000	10	0,5 ~ 1,5	20 ~ 600	5.5
4x6000	4	6000	8	0,5 ~ 1,5	20 ~ 600	7.5
6x2500	6	2500	18	0,5 ~ 1,5	20 ~ 600	7.5
6x3200	6	3200	15	0,5 ~ 1,5	20 ~ 600	7.5
6x4000	6	4000	12	0,5 ~ 1,5	20 ~ 600	7.5
6x5000	6	5000	10	0,5 ~ 1,5	20 ~ 600	11
6x6000	6	6000	7	0,5 ~ 1,5	20 ~ 600	11
8x2500	8	2500	13	0,5 ~ 1,5	20 ~ 600	11
8x3200	8	3200	11	0,5 ~ 1,5	20 ~ 600	11
8x4000	8	4000	9	0,5 ~ 1,5	20 ~ 600	11
8x5000	8	5000	7	0,5 ~ 1,5	20 ~ 600	15
8x6000	8	6000	6	0,5 ~ 1,5	20 ~ 600	15
10x2500	10	2500	12	0,5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0,5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0,5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0,5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0,5 ~ 2,5	20 ~ 600	18.5
12x3200	12	3200	10	0,5 ~ 2,5	20 ~ 600	18.5
12x4000	12	4000	9	0,5 ~ 2,5	20 ~ 600	18.5
12x5000	12	5000	7	0,5 ~ 2,5	20 ~ 600	18.5
12x6000	12	6000	6	0,5 ~ 2,5	20 ~ 600	18.5
16x2500	16	2500	8	0,5 ~ 2,5	20 ~ 600	22
16x3200	16	3200	7	0,5 ~ 2,5	20 ~ 600	22
16x4000	16	4000	6	0,5 ~ 2,5	20 ~ 600	22
16x5000	16	5000	5	0,5 ~ 2,5	20 ~ 600	22
16x6000	16	6000	4	0,5 ~ 2,5	20 ~ 600	30
20x2500	20	2500	8	0,5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0,5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0,5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0,5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0,5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0,5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0,5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0,5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0,5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0,5 ~ 3	20 ~ 800	55
